本實用新型涉及一種耐磨的防磨瓦，屬于管路保護設備技術領域。

背景技術：

防磨瓦，又稱防磨罩、防磨板、防磨護瓦、防磨蓋板、防蝕蓋板、鍋爐爬管、防磨壓板等，是電站鍋爐受熱面管子常用配件，與卡環配合使用。防磨瓦主要用在鍋爐的過熱器、再熱器、省煤器、水冷壁管道等受熱面管子的迎風面，還有引風機也會用，主要作用是保護鍋爐管道受風面，減少管道磨損，增加受熱面管子的使用壽命。一般行業內稱“防磨瓦”、“防磨蓋板”居多。防磨瓦是鍋爐專用配件，一般以電站鍋爐使用的居多，小型鍋爐使用較少，有些煤化工也會用到。

防磨瓦的使用期限在不同類型的鍋爐、不同使用部位不盡相同，正常使用期限為鍋爐的一個大修周期(3—5年)，一般鍋爐每次檢修都會更換或加裝部分防磨瓦，主要更換的有防磨瓦磨損嚴重減薄超標的；先前安裝時不牢固在鍋爐運行中脫落的。更換時根據防磨瓦磨損情況，如果減薄嚴重需要更換，變形嚴重，起不到保護管子的也需要更換。另外，部分鍋爐管子沒有加裝防磨瓦，但在鍋爐定檢時發現管子有磨損減薄趨勢，通常也加裝防磨瓦，防止管子進一步磨損，造成鍋爐爆管等嚴重后果。

公開號為CN205746776U的中國專利，一種燃煤鍋爐受熱面把合型防磨瓦組件包括防磨瓦本體和管卡，防磨瓦本體和管卡相互扣合固定在的，該防磨瓦本體燃煤鍋爐受熱管上，因防磨瓦本體的管壁外側設有成對設置的****翅板，管卡的端部設有第二翅板。

上述專利在實際使用的過程中存在安裝難度大，使用壽命短，耐磨性能不足，后期維護成本高等問題，因此我們需要在此基礎上做進一步改進。

技術實現要素：

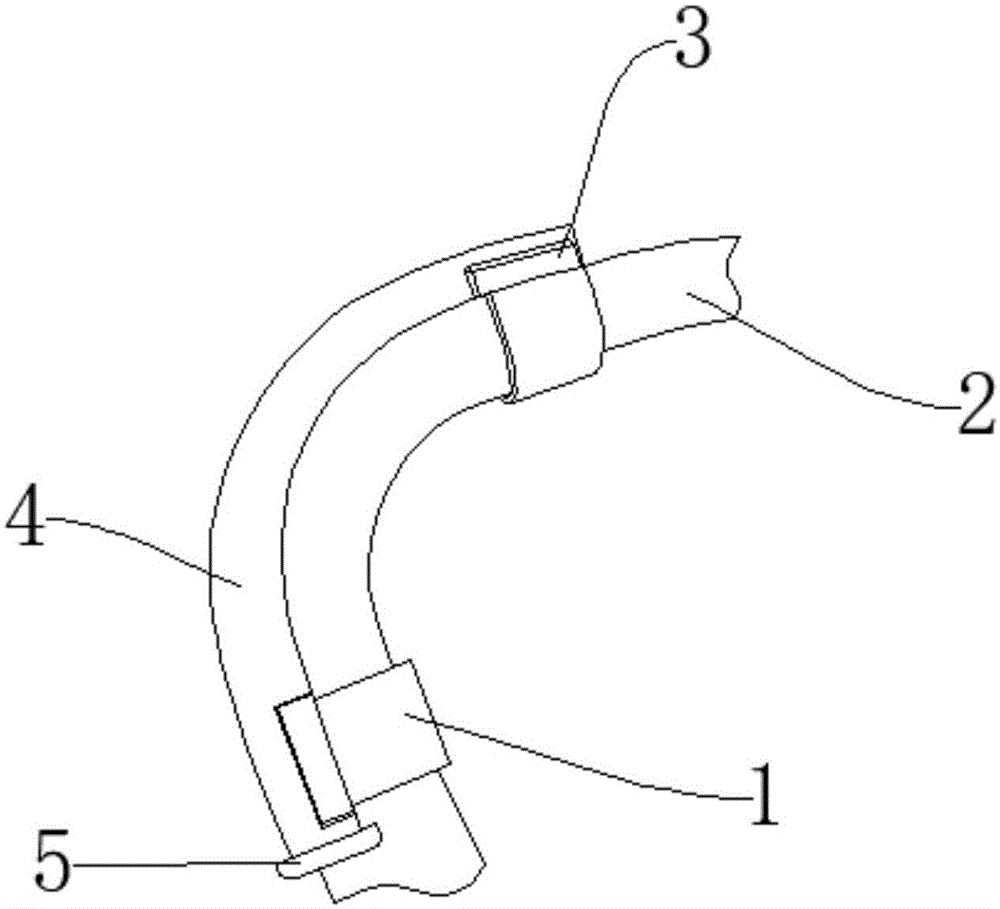

針對上述問題，本實用新型要解決的技術問題是提供一種耐磨的防磨瓦。本實用新型的耐磨的防磨瓦，它包含卡環、管道、安裝塊、防磨瓦本體、防滑保護套、防護倒角、卡環固定槽、高溫耐受層、耐腐蝕涂層、耐磨強化層、焊接預留區、焊接塊，管道一側設置有防磨瓦本體，防磨瓦本體兩端均設置有防滑保護套，防磨瓦本體上設置有安裝塊，安裝塊內部設置有卡環固定槽，卡環固定槽一側設置有焊接預留區，防磨瓦本體外側設置有防護倒角，防磨瓦本體內部設置有耐腐蝕涂層，耐腐蝕涂層內部設置有高溫耐受層，高溫耐受層內部設置有耐磨強化層，安裝塊一側設置有卡環，卡環上設置有焊接塊，防磨瓦本體與管道通過卡環連接在一起，防滑保護套與防磨瓦本體嵌套連接在一起，安裝塊與防磨瓦本體一體成型，卡環固定槽成型于安裝塊內部，焊接預留區成型于卡環固定槽內部，防護倒角成型于防磨瓦本體上，卡環與焊接塊一體成型，焊接塊與安裝塊焊接在一起。
